    YX65-185-555

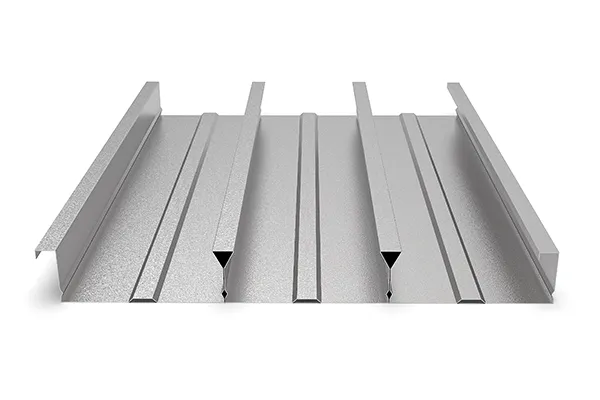

    ألواح أرضيات معدنيةSteel Floor Decks

    بروفايل شبه منحرف (عمق 65×عرض 555 مم)

    • عرض التغطية الفعال: 555 مم
    • العرض الكلي للصفائح: 1000 مم
    • الطول: قابل للتخصيص
    • السمك:من 0.75 مم إلى 1.2 مم
    • المادة: صفائح الفولاذ المجلفنة، صفيحة فولاذ جالفالوم
    اطلب عرض سعر
    • ألواح أرضيات معدنية
    • ألواح أرضيات معدنية
    • ألواح أرضيات معدنية
    • ألواح أرضيات معدنية

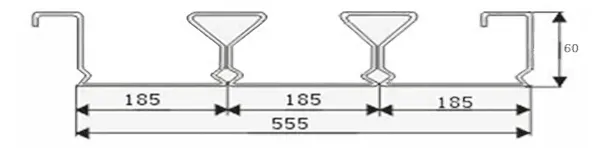

    تم تصميم هذه الألواح المعدنية الأرضية ذات المقطع المغلقبارتفاع ضلع يبلغ 65 مم، وتباعد بين الأضلاع قدره 185 مم، وعرض تغطية فعال يبلغ 555 مم.
    يوفر الهيكل المغلقارتباط أقوى مع الخرسانة، مما يمنحها قدرة عالية على تحمّل الأحمال،وأداء زلزالي موثوق، بالإضافة إلى مقاومة أفضل للحريقمقارنة بالمقاطع المفتوحة.

    التطبيقات

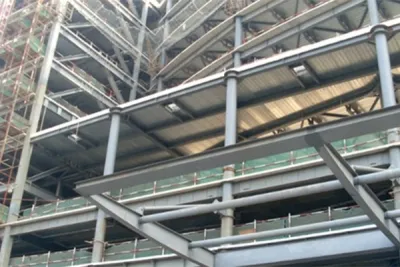

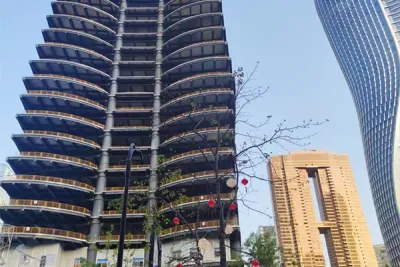

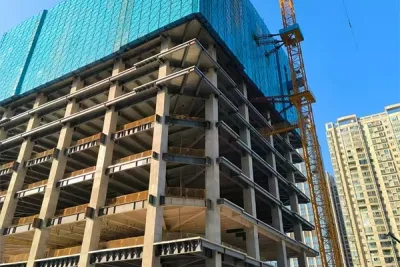

    تستخدم ألواح الأرضيات المعدنية ذات المقطع المغلقعلى نطاق واسع في المباني الفولاذية الشاهقة، والمرافق الصناعية، ومراكز التسوق، والمطارات، ومحطات القطار، والاستادات الرياضية، وغيرها من المشاريع واسعة النطاقالتي تتطلب قوة عالية وسلامة ضد الحريقوسهولة في التركيب.
    المواصفات
    الموديل YX65-185-555
    عرض التغطية الفعال 555mm
    الطول قابلة للتخصيص
    السمك 0.75mm-1.2mm
    المادة صفائح الفولاذ المجلفن، صفيحة فولاذ جالفالوم
    موردو الصفائح المعدنية Baosteel, BlueScope, Yieh Phui, Wah Tung, Alliance Steel, etc.
    العمر الافتراضي 30 سنة على الأقل
    ملحقات التثبيت تشمل مجموعة كاملة من مسامير القص، والبراغي ذاتية اللولب، والمشابك، وغيرها.
    التطبيقات مباني الهياكل الفولاذية متعددة الطوابق
    الملاحظات 1. يتوفر دليل تركيب احترافي لضمان التجميع الصحيح.
    2. يمكن توفير أحجام أخرى أو تصميمات مخصصةعند الطلب.
    خصائص المقطع العرضي
    الموديل العرض الكلي للصفائح (mm) سمك الصفيحة (mm) وزن القطاعات (kg/m²) عزم القصور الذاتي (cm⁴/m) عزم الانحناء الإيجابي (cm³/m)
    YX65-185-555 1000 0.8 92.47 45.35 20.72
    1.0 123.39 59.72 27.83
    1.2 154.30 74.09 34.90
    الخصائص
    • يوفر تصميم المقطع المغلقارتباط قوي مع الخرسانة، مما يمنع الانزلاق ويضمن موثوقية هيكلية طويلة الأمد.
    • توفر مقاومة عالية للانحناء والقصقدرة ممتازة على التحمل، حتى في المشاريع الصعبة والمتطلبة.
    • تتحسن مقاومة الحريق بفضل تغليف الأضلاع بالكامل بالخرسانة.
    • يتيح العمل على مستويات متعددة أثناء البناء،مما يساهم في تقليل مدة تنفيذ المشروع.

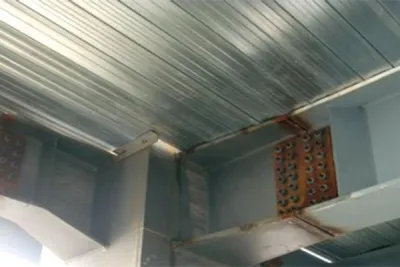

    • يوفر السطح السفلي المستويتشطيب نظيف، مما يجعل أعمال الأسقف الإضافية غير ضرورية.
    • تتيح أنظمة التعليق المتوافقةسهولة تركيب وضبط الأنابيب والقنوات والخدمات الأخرىفي المبنى.
    تواصل معنا

    شاركنا تفاصيل مشروعك الإنشائي اليوم!

    ألواح أرضيات معدنية ذات صلة اقرأ المزيد
    ألواح المباني المعدنية
    اكتشف جميع المنتجات

    تعد ألواح الأرضيات المعدنية ذات الشكل المتشابك (Dovetail re-entrant) خيار جيد. فهي خفيفة الوزن لكنها قوية، وتتميز بأداء عالي في تحمل الأحمال ومقاومة الزلازل. كما أن الجانب السفلي المستوي يوفر سطح أملس، مما يسهل تركيب الأسقف المعلقة، وأنظمة التمديدات الكهربائية، وغيرها من الأنظمة أثناء عملية البناء.

    تستخدم عادة ألواح الأرضيات المعدنية ذات المقطع المغلق في مثل هذه الحالات. يتميز تصميمها المغلق تماماً بتشابكه القوي مع الخرسانة، مما يقلل خطر انفصال الفولاذ عن الخرسانة عند التعرض للإجهاد. هذا التركيب لا يعزز القوة الكلية فحسب، بل يوفر أيضاً مقاومة أعلى للحريق، مما يجعلها خيار أكثر أمان للمباني العامة الكبيرة مثل المطارات.

    لأن لوح الفولاذ يعمل كقالب دائم لصب الخرسانة، فلا حاجة إلى إنشاء شدات أو قوالب مؤقتة إضافية.
    يؤدي ذلك إلى تبسيط عملية التركيب، وتسريع صب الخرسانة، وتقليل العمالة في الموقع. وبالتالي يمكن إنجاز المشاريع بسرعة أكبر وبتكلفة إجمالية أقل مقارنة بطرق الأرضيات التقليدية.
