YX22-150-450
ألواح جدران معدنية ذات تثبيت مخفيConcealed Fastener Metal Wall Panels

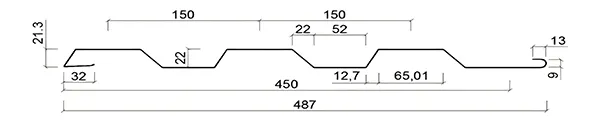

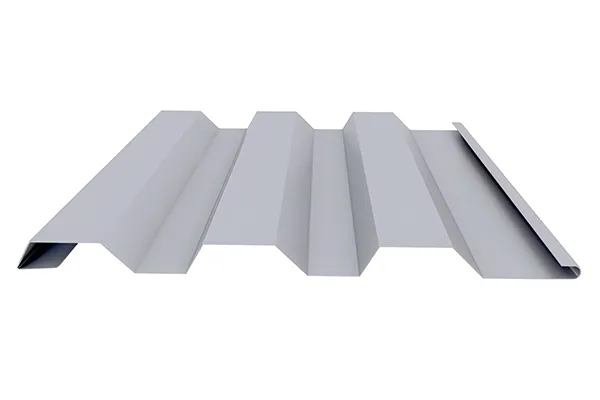

صفائح تكسية (كلادينغ) ذات شكل شبه منحرف بعمق 22 مم وعرض 450 مم، تستخدم لواجهات أو الجدران الخارجية لمختلف أنواع المباني.
- عرض التغطية الفعال: 450 مم
- العرض الكلي للصفائح: 600 مم
- السمك: من 0.4 مم إلى 1.0 مم
- الطول: قابل للتخصيص حسب الطلب
- المادة: صفيحة من سبيكة الألمنيوم والمغنيسيوم والمنغنيز (Al-Mg-Mn)، صفائح فولاذية مطلية مسبقاً، وصفائح من الفولاذ المقاوم للصدأ، وصفائح من التيتانيوم والزنك.
تم تصميم ألواح التكسية هذه بنظام تثبيت مخفي، مما يعني أن وسائل التثبيت مخفية خلف السطح بدلاً من أن تكون ظاهرة. يحافظ هذا على مظهر خارجي نظيف ومتناسق، كما يحمي الألواح من التلف المبكر الناتج عن الثقوب المثقوبة أو البراغي المكشوفة. تصميم البروفيلات شبه المنحرف المتماثل لا يعزز صلابة اللوح فحسب، بل يمنح الواجهة مظهر حديث ومتوازن. وبفضل طريقة المفصل المخفي، يظل السطح مستوي ومتناسق، مما يجعله مناسب بشكل خاص للمشاريع التي تكون فيها الجمالية والمتانة على المدى الطويل ذات أهمية متساوية.
التطبيقات
تستخدم على نطاق واسع في المنشآت الصناعية والمجمعات التجارية والمباني المكتبية والفنادق ومراكز التسوق وقاعات المعارض، حيث توفر الحماية بالإضافة إلى مظهر معماري نظيف وأنيق.
النقاط البارزة والتطبيقات
- تطبيقات الجداران

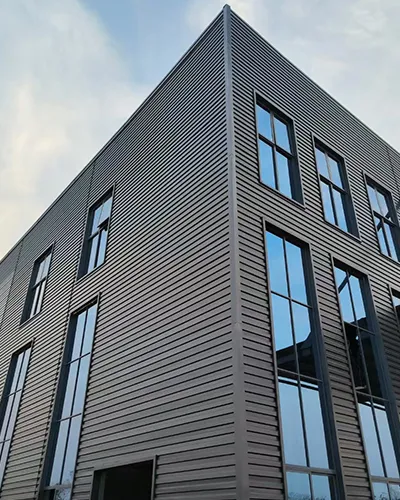

تستخدم على الواجهات المستوية أو الجدران الخارجية للورش الصناعية، أو في الأماكن التي تتطلب مظهر نظيف ومتناسق - الإطار الداعم
تثبت الألواح على هيكل فرعي مصنوع من الفولاذ المجلفن بسمك لا يقل عن 1.5 مم أو مقاطع الألمنيوم بسمك لا يقل 2 مم. لضمان الاستقرار، يجب أن تكون مساحة السطح المثبت لكل مقطع لا تقل عن 50 مم، مع ألا تتجاوز المسافة بين المقاطع 1200 مم. - الإطار الداعم
تثبت الألواح على هيكل فرعي مصنوع من الفولاذ المجلفن بسمك لا يقل عن 1.5 مم أو مقاطع الألمنيوم بسمك لا يقل 2 مم. لضمان الاستقرار، يجب أن تكون مساحة السطح المثبت لكل مقطع لا تقل عن 50 مم، مع ألا تتجاوز المسافة بين المقاطع 1200 مم. - طريقة التركيب
الألواح الأفقية تركب تدريجياً من الأسفل إلى الأعلى.

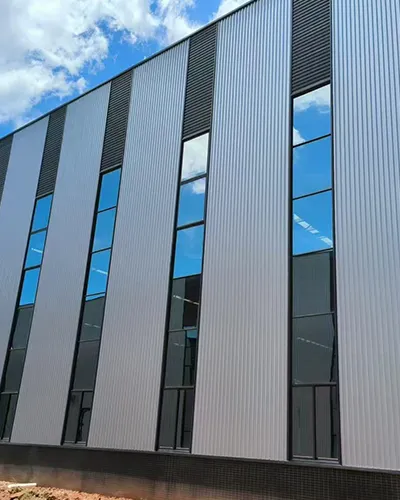

الألواح العمودية تركب من اليسار إلى اليمين مع الحفاظ على المحاذاة والفواصل المتساوية.
تكسية الجدران بنظام التثبيت المخفي – مخطط التجميع

- تكسية الواجهة
- مشبك تثبيت اللوح
- العارضة الرأسية / الدعامة
- طبقة العزل
- عوارض الجدار
